Gdingen - Entwässerung des Kommunikationsknotens

Im Rahmen des Projekts "Bau der Schnellstraße S6 Słupsk-Danzig" haben wir die Sanitärinstallation, Anschlüsse der Straßeneinlässe & Entwässerung der Kreuzung Wielki Kack durchgeführt.

dabrowa 02
Ein Teil der Umgebung der Installation

Die Installation bestand aus mehreren Abschnitten mit einer Länge von jeweils mehreren bis mehreren Dutzend Metern aus PP-Rohrmodulen DN225x13,8 mm, die mit einem Gefälle von 1% installiert wurden. Der folgende Bauplan veranschaulicht diese Installation.

dabrowa schemat
Installationsplan

Der vorhandene Abwasserschacht DN 1200 musste an das vorhandene Abwassersystem angeschlossen werden. Das Gravitationsbohrgerät ist die einzige verfügbare Technologie die diese Implementierung, vollständig grabenlos, ermöglicht. An einem Ende der Installation hatten wir Abwasserschächte und am anderen Ende nur einen sehr schmalen Streifen zwischen der 4-spurigen Schnellstrasse S6.

dabrowa 03
Montage der Gravitationsbohranlage in den Startschacht

Die Gravitationsbohranlage wurde im Startschacht installiert, von dem aus eine Pilotbohrung bis zum Graben durchgeführt wurde, der sich zwischen der 4-spurigen Schnellstrasse S6 befindet.

dabrowa 06
Durchführung der Pilotbohrung

Dann wurde aus den Rohr Modulen ein Abwassersystem gebaut, das vom Graben bis zum Startschacht gezogen wurde.

dabrowa 05
Der Bau des Abwassersystems im Graben

Die mit dem Projekt verbundene Baustelle befand sich, wie bereits erwähnt, im Bereich der belebten 3-City-Schnellstrasse. Die Verwendung einer anderen Technologie, die diesen Kommunikationsfluss einschränkt oder ausschließt, war keine Option. Die Gravitations Bohrtechnologie wurde genau so entwickelt, dass an solchen und ähnlichen Orten Installationen ohne Graben durchgeführt werden können, ohne die vorhandene Infrastruktur zu beeinträchtigen und ohne den Verkehr blockieren zu müssen.

dabrowa 07

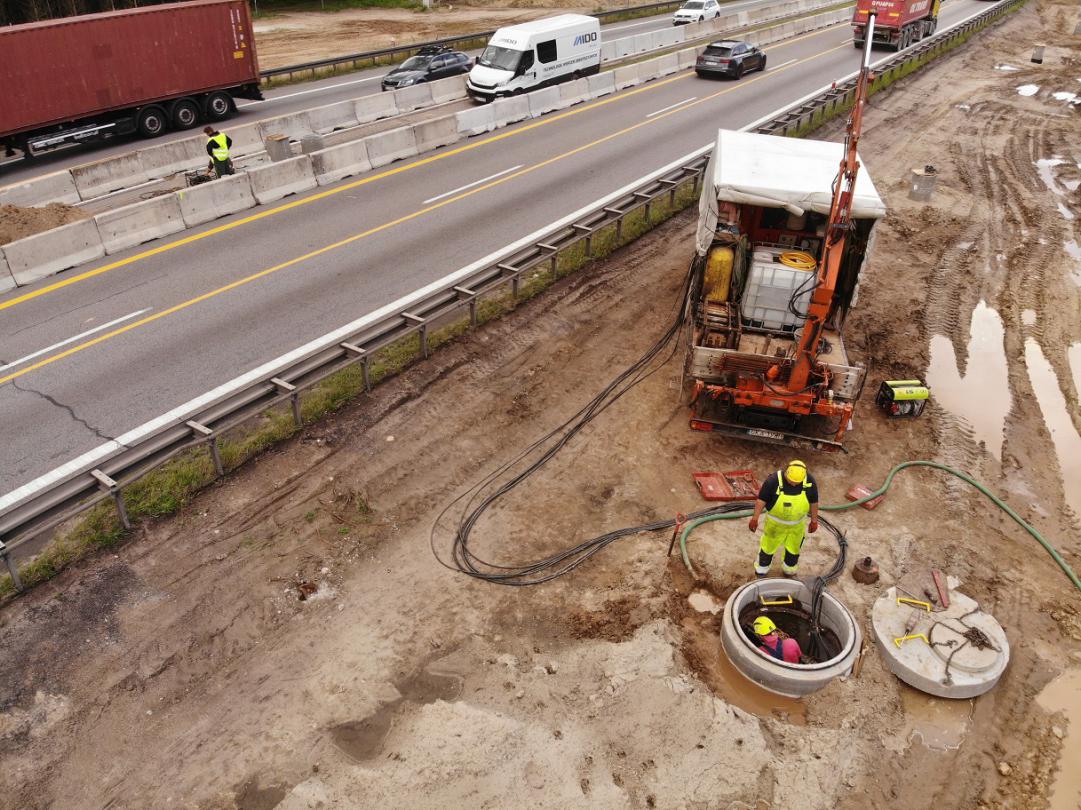

Bauplatz
